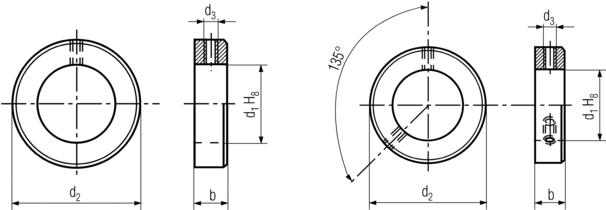

DIN 705 Specifications

All measurements in millimeters (mm)

d1	b	d2	d3	slotted set screw
6	8	12	M4	M4 x 5
8	8	16	M4	M4 x 6
10	10	20	M5	M5 x 8
12	12	22	M6	M6 x 8
14	12	25	M6	M6 x 8
15	12	25	M6	M6 x 8
16	12	28	M6	M6 x 8
18	14	32	M6	M6 x 8
20	14	32	M6	M6 x 8
22	14	36	M6	M6 x 10
24	16	40	M8	M8 x 12
25	16	40	M8	M8 x 10
28	16	45	M8	M8 x 12
30	16	45	M8	M8 x 10
32	16	50	M8	M8 x 12
34	16	50	M8	M8 x 12
35	16	56	M8	M8 x 12
36	16	56	M8	M8 x 12
38	16	56	M8	M8 x 12
40	18	63	M10	M10 x 16
45	18	70	M10	M10 x 16
50	18	80	M10	M10 x 16
